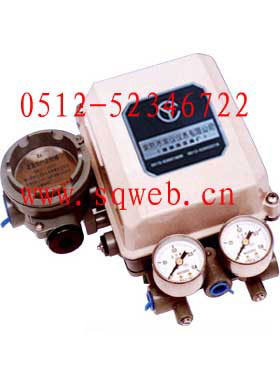

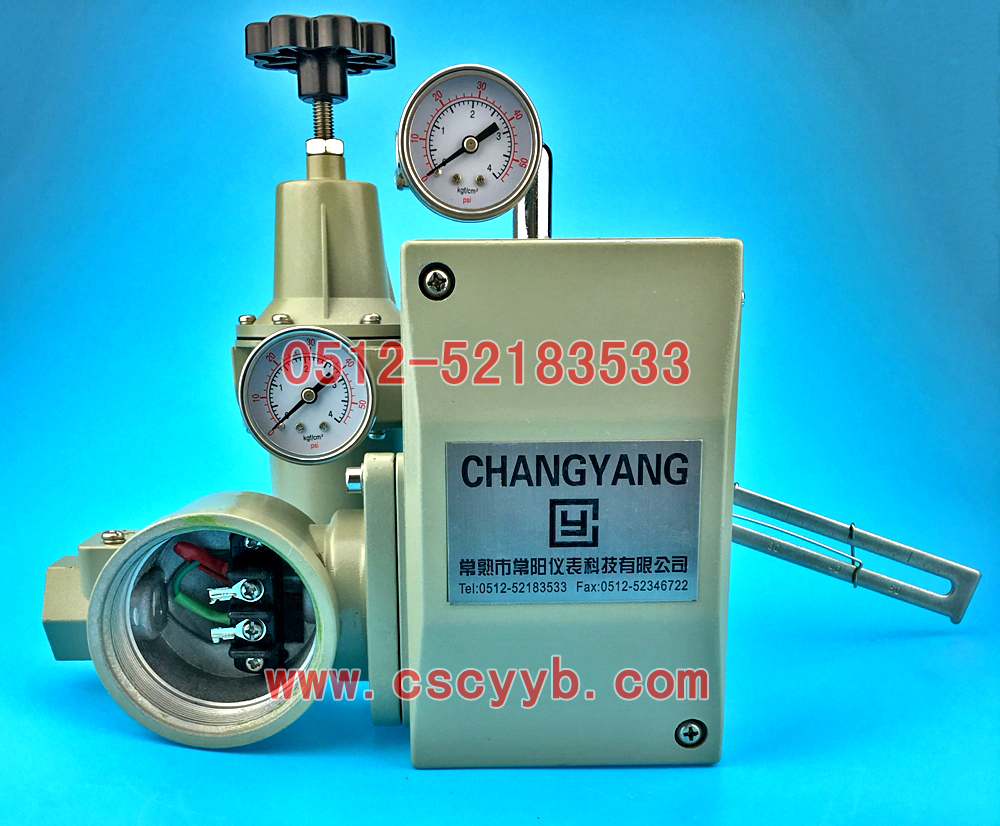

EPP2000定位器
產品簡介
EPP2000系列電氣閥門定位器與氣動執行機構配套使用，將輸入4-20mADC的信號轉換輸出空氣壓力，控制執行機構的動作。同時根據執行機構的行程進行反饋，從而使執行機構的行程能按控制信號進行精確定位。
EPP2000系列電氣閥門定位器能用于單動作型和雙動作型執行機構，與氣動調節閥、氣動球閥、氣動蝶閥等配套使用，把電動調節器的直流電流信號轉換成氣壓力，控制閥門動作，同時根據閥門的位移或轉進行反饋，從而構成閉環控制回路。用以提高閥門的控制精度。克服填料函與閥桿的摩擦力�？朔橘|(zhì)壓差對閥門不平衡力。提高閥門動作速度，可實現分程控制(段幅信號)，可改變閥的作用方式，可控制非標準操作壓力的各類型氣動執行機構。它被廣泛應用于石油、化工、電站、冶金、輕工等工業部門。
例：EPP2322：表示本安型、角行程、雙作用、電氣閥門定位器。

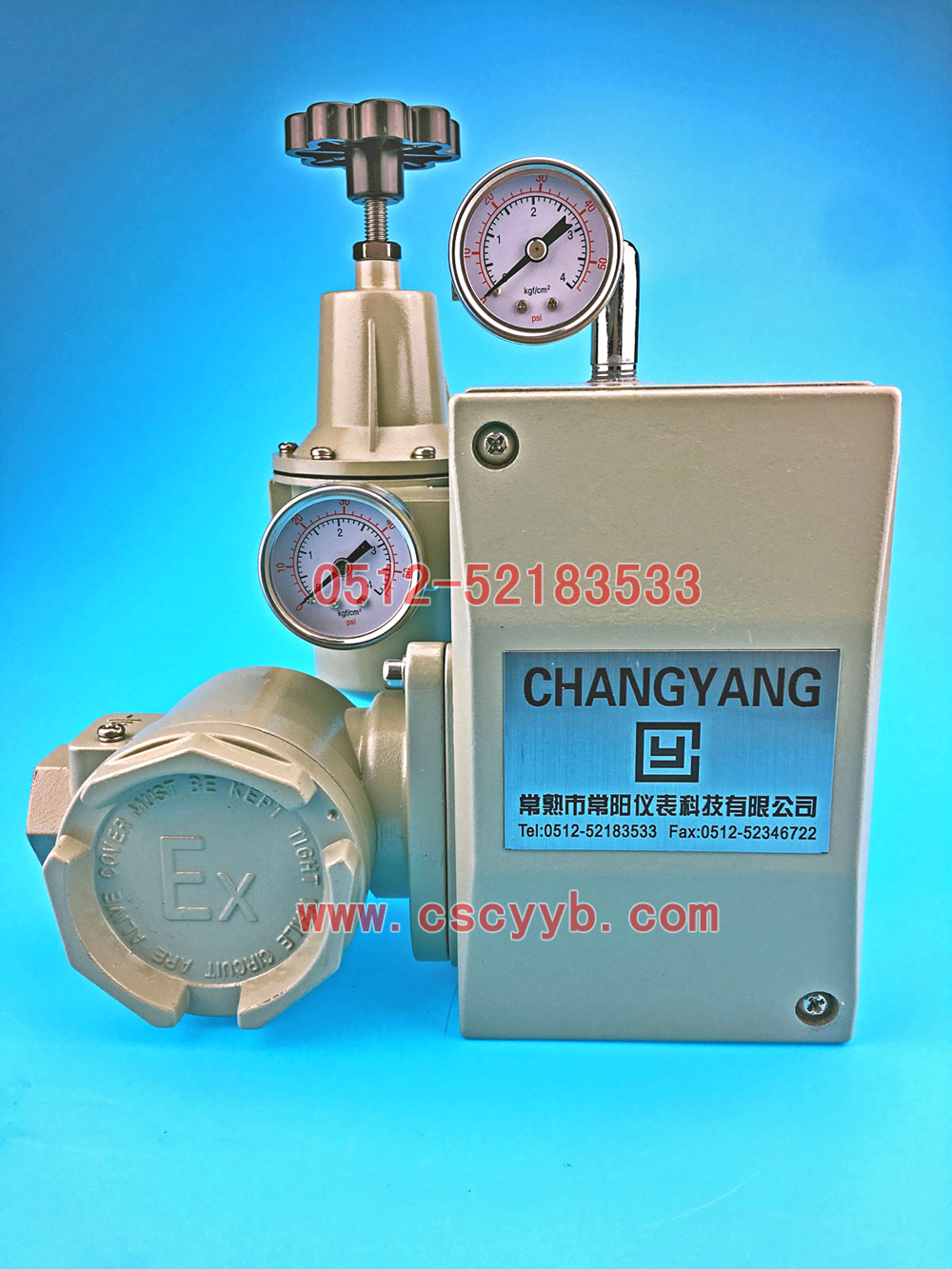

EPP2111-AS：表示隔爆型、直行程、單作用、電氣閥門定位器帶關聯匹配組合空氣過濾減壓閥。
注：耐壓防爆型(隔爆型)的使用環境溫度范圍為-20～+60℃。
本質安全型(本安型)的使用環境溫度范圍為-40～+60℃。
技術參數
|
系列 |
EPP2000 |
|
輸入信號 |
4-20mADC 調整范圍：4-12、 12、20mADC |
|
輸出特性 |
250Ω±5%at25℃ |
|
放大器 |
線性(標準型) |
|
氣源壓力 |
單動作型執行機構和雙動作型執行機構兼用，單動作正作用型放大器
變換成反作用型放大器(輸入信號增加，輸出氣壓相應減少)。 |
|
輸出壓力 |
0.14-0.7MPa (140-700kPa) |
|
耗氣量 |
0-0.7MPa (0-700kPa) |
|
最大處理容量 |
輸出氣壓50%時的耗電量。
單動作型 5NL/min 當氣源壓力為140kPa時
雙動作型 15NL/min 當氣源壓力為400kPa時 |
|
性能 |
輸出側氣源放空時
單動作型 175NL/min 當氣源壓力為140kPa時
雙動作型 400NL/min 當氣源壓力為400kPa時 |
|
性能 |
單動作型執行機構雙動作型執行機構
直線型 ±1.0%FS 直線性±1.5%FS
滯后 ·0.5%FS 滯后 ·0.8%FS
靈敏度 ·0.1%FS 靈敏度·0.2%FS
重復精度 ·0.2%FS 重復精度·0.2%FS
氣源壓力變動誤差 ·0.1%/10kPa 氣源壓力變動誤差·0.4%/10kPa
上述各數值是指在不連接閥門的情況下執行機構的性能。 |
|
氣源接口 |
Rc1/4 |
附加規格 |
根據客戶要求制作 |
|
電氣接口 |
G1/2 |
電氣接口 |
1/2NPT (室外防水型)
耐封填料式(耐壓防爆型)
密封接頭式(耐壓防爆型) |
|
環境溫度 |
標準型 -20～+60℃ |
|
溫度范圍 |
10-90%RH |
|
結構形式 |
室外防水型(增安型) e ExeⅡT6、IP55
耐壓防爆型(隔爆型) d ExdⅡCT6
本質安全型(本安型) i ExiaⅡCT6 |
安全柵 |
齊納安全柵(ExiaⅡC) |
|
附屬機構 |
自動手動切換裝置 |
壓力表刻度 |
MPa、kPa、 Bar 、Psi |
|
外殼材料 |
鋁合金 |
輸出特性 |
等百分比 |
|
表面涂層 |
噴塑 |
氣源接口 |
1/4NPT |
|
標準涂層色 |
黑色 淺灰 寶藍色 |
|
重量 |
2.3kg-3kg |
產品特點
1、適用于小容量及大容量執行機構：采用了載荷控制彈簧，選擇相應的彈簧后就能獲得最適合于該
執行機構的定位器。
2、耗氣量小：放大器的耗電量小，容量大。
3、可以選擇輸出特性：由于反饋機構中有凸輪裝置，因此可以選擇標準特性以外的輸出特性。
4、各種反饋方式對應的型號：
只要更換凸輪裝置，就可以用于以下對應的執行機構。
*直行程執行機構：標準型-------------------------------EPP2□1□
*角行程執行機構： 標準型------------------------------ EPP2□2□
5、易變換成反作用放大器：單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反
作用型放大器。
6、耐壓防爆型可在現場進行調整：由于信號(4-20mADC)輸入端接頭及線圈部位的封裝呈耐壓防爆結
構，因此在進行檢
修及行程調整時，可以在現場防爆區域內拆除定位器外殼。
7、本質安全的構造有著廣闊和適用范圍：接線盒及線圈有著本質安全型的構造，因此與專用的齊納
安全柵組合使用能使力矩線圈適用于所有危險氣體的場所(包括0區)，使用環境溫度范圍為－40～+60℃。
訂貨須知
訂貨時請注明產品名稱、型號。本公司產品出廠均按正作用定位器裝配，因此，如在下列情況中使用，訂貨時必須說明，以便按用戶需要裝配出廠。
●需配角行程閥
●需反作用定位器
●需配反作用執行機構的定位器
●需配100mm行程執行機構
●需分程控制
●其他特殊要求
